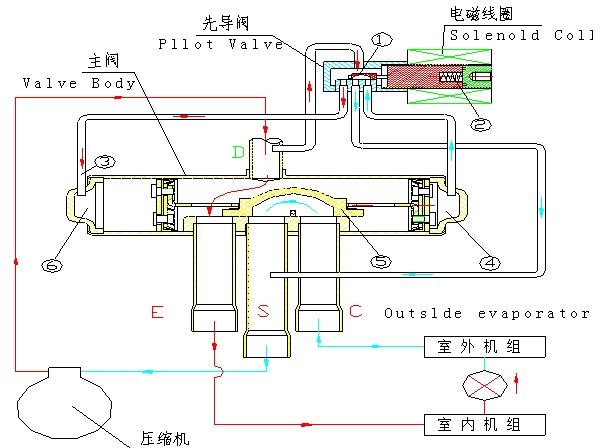

制冷循環(線圈斷電狀態)

當電磁線圈處于斷電狀態（即制冷狀態），先導滑閥①在壓縮彈簧②驅動下左移，高壓流體進入毛細管③后進入右活塞腔④。另一方面，左活塞腔⑥的流體由于和S管相通，受壓縮機抽吸而排出；使活塞兩端產生壓力差，活塞及主滑閥⑤左移，使E、S接管相通，D、C接管相通，于是形成制冷循環，制冷劑流向如圖所示。

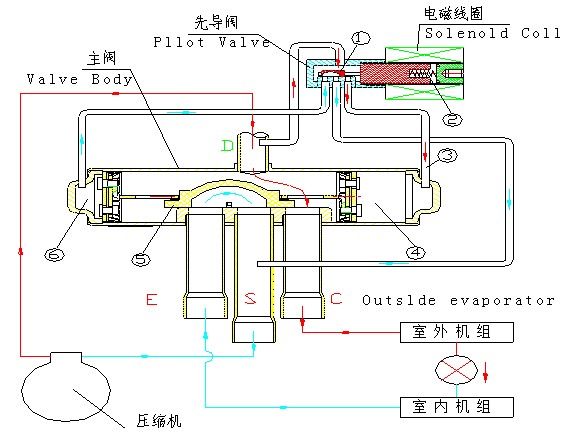

2、制熱循環（線圈通電狀態)

當電磁線圈處于通電狀態（即制熱狀態），先導滑閥①在電磁線圈產生的磁力作用下，克服壓縮彈簧②的彈力而右移，高壓流體進入毛細管③后進入左活塞腔⑥。另一方面，右活塞腔④的流體由于和S管相通，受壓縮機抽吸而排出；使活塞兩端產生壓力差，活塞及主滑閥⑤右移，使C、S接管相通，D、E接管相通，于是形成制熱循環，制冷劑流向如圖所示。
